120 градусов
Фильтр

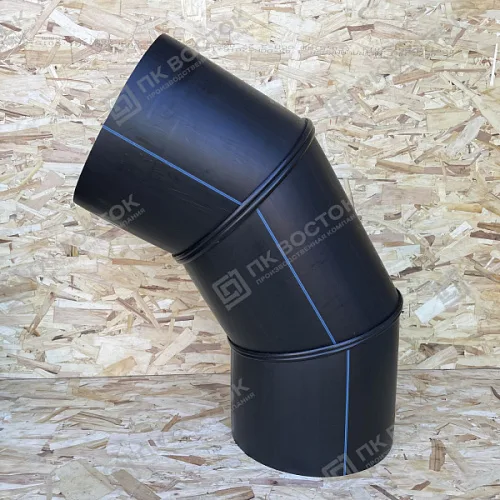

Сварной полиэтиленовый отвод ПНД ПЭ100 120° (эквивалент 60°) — это трёхсегментный фитинг, предназначенный для изменения направления потока в трубопроводе под углом 120° (60° по новой классификации). Изделие используется при монтаже напорных и безнапорных трубопроводов из полиэтилена низкого давления.
Назначение и область применения
Полимерные отводы ПНД ПЭ100 120° применяются в системах:
- питьевого водоснабжения (по ГОСТ 18599-2001);
- безнапорной канализации и дренажа (SDR 21, 26);
- инженерных сетей водоотвода и технического водоснабжения.
Материал устойчив к воздействию неагрессивных жидкостей и рассчитан на длительную эксплуатацию при температуре от 0 до +40 °С.
Конструкция и способ изготовления
Отвод сварной ПНД ПЭ100 120° изготавливается путём сварки трёх сегментов труб ПНД ГОСТ 18599-2001 , выполненных из первичного полиэтилена высокой плотности марки ПЭ-100. Каждый шов выполняется методом стыковой сварки с соблюдением геометрической точности угла. Конструктивное исполнение обеспечивает оптимальный баланс между гидравлическими характеристиками и прочностью соединения.
Внешний вид: чёрный цвет с синей продольной полосой, указывающей на назначение изделия для транспортировки воды.
Технические характеристики
| Параметр | Значение / диапазон |
|---|---|
| Угол поворота | 120° (эквивалент 60°) |
| Конструкция | трёхсегментная, сварная |
| Наружный диаметр | от 50 до 1200 мм |
| SDR (диаметр/толщина стенки) | 11, 13.6, 17, 21, 26 |
| Рабочее давление (PN, бар) | SDR 11 – 16 бар; SDR 13.6 – 12.5 бар; SDR 17 – 10 бар; SDR 21 – 8 бар; SDR 26 – 6.3 бар |
| Температура эксплуатации | от 0 °С до +40 °С |
| Материал | первичный полиэтилен низкого давления ПЭ-100 (ГОСТ 16338-85) |
| Стандарт производства | ТУ 22.21.29-002-03448534-2022 |
| Срок службы | до 50 лет |
Преимущества отводов ПНД ПЭ100 120°
- Точная геометрия угла 120° (60°) обеспечивает надёжную стыковку с магистралью без дополнительных переходов.
- Долговечность — срок службы до 50 лет при стабильных нагрузках.
- Высокая стойкость к коррозии, химическим и биологическим воздействиям.
- Экономичность — стоимость ниже литых аналогов при равной прочности.
- Материал не подвержен зарастанию и сохраняет гладкость внутренней поверхности.
Способы монтажа
Соединение отводов 120° с трубами ПНД осуществляется:
- методом стыковой сварки — обеспечивает неразъёмное, герметичное соединение;
- методом электромуфтовой (электродиффузионной) сварки — применяется при монтаже в труднодоступных местах.
Перед сваркой производится зачистка торцов, контроль соосности и калибровка углов. Использование данных фитингов в газопроводах запрещено.
