Втулки под фланец ПНД ПЭ100 (или бурты под фланец) — это фасонные элементы, используемые для соединения полиэтиленовых труб с запорной арматурой (кранами, задвижками и пр.) или металлическими трубопроводами. Разборные фланцевые соединения сохраняют возможность демонтажа узла при необходимости обслуживания.
Назначение и область применения
Втулки ПНД применяются в составе фланцевых соединений и служат для создания стыка полиэтиленовых труб с металлическими элементами инженерных сетей. Они широко используются в:
- Системах питьевого и технического водоснабжения;
- Канализационных и водоотводных системах;
- Промышленных и сельскохозяйственных трубопроводах;
- Сетях с переходом ПЭ–сталь.
Хотя втулка сама по себе является неразъёмным элементом, она позволяет создавать разборное фланцевое соединение при помощи стальных прижимных фланцев.
Разновидности
Втулки под фланец различаются по способу производства и геометрии:
- Литые — изготавливаются методом литья под давлением из первичного полиэтилена ПЭ100, отличаются точной геометрией и повышенной прочностью.
- Сварные — соединяются с отрезком трубы с помощью стыковой сварки; применяются при больших диаметрах или нестандартных конфигурациях.
- По длине бывают: короткие и удлинённые (в зависимости от назначения и способа монтажа).
Конструкционные особенности и внешний вид

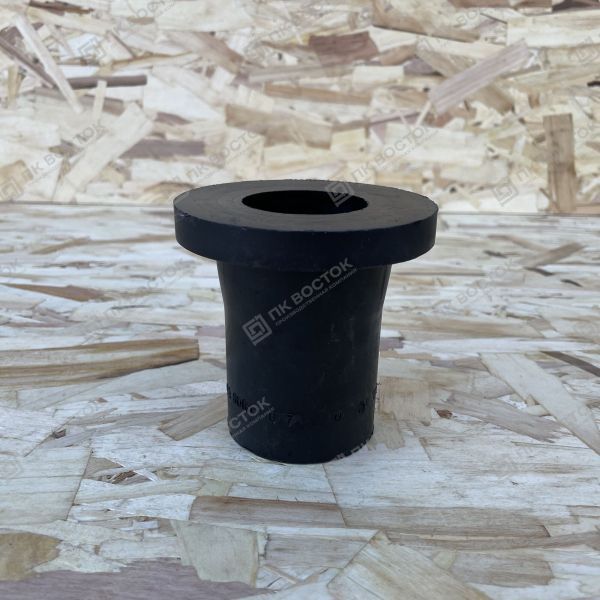

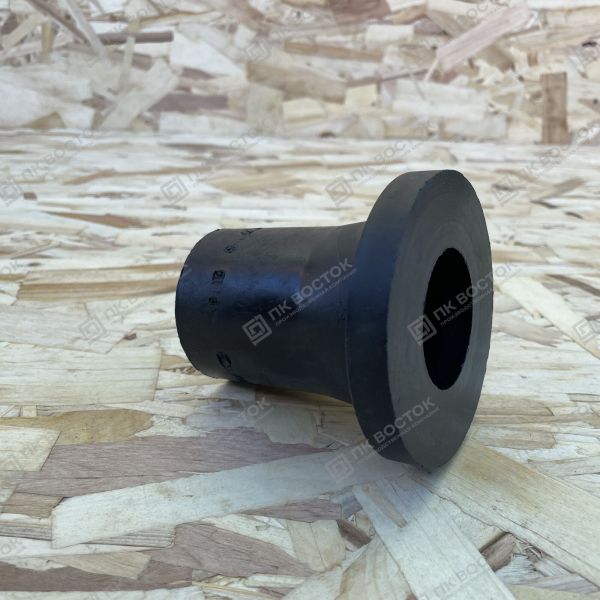

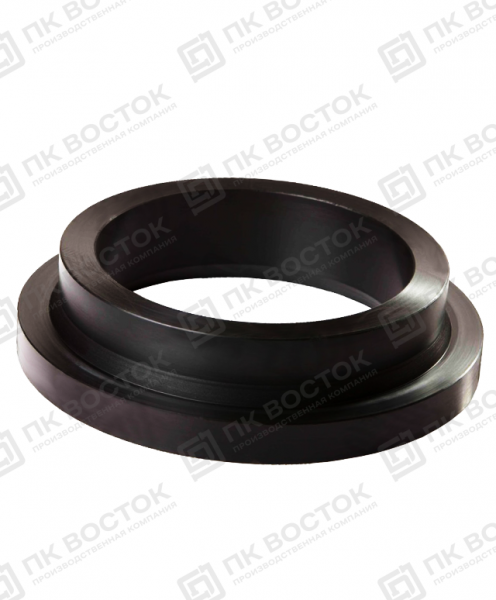

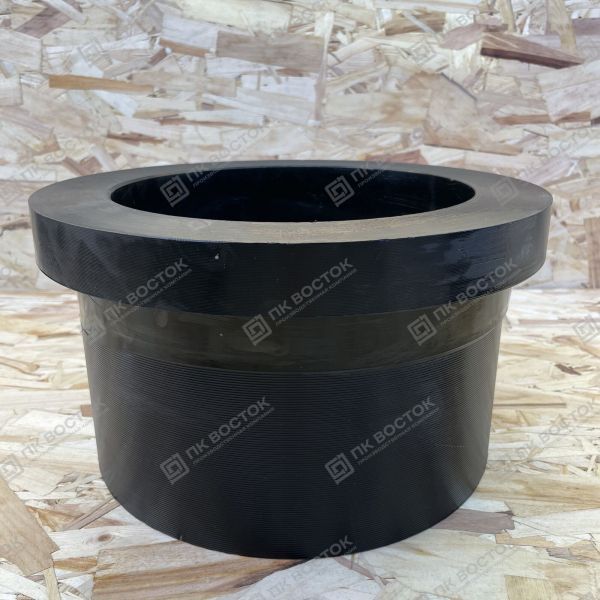

Втулка представляет собой цилиндрическое изделие с буртом, расширяющимся с одной стороны. Цвет — чёрный, материал — плотный, гладкий полиэтилен ПЭ100. Поверхность устойчива к ультрафиолету и химическим воздействиям.
Способ изготовления
- Литые втулки производятся методом литья под давлением из ПЭ100.
- Сварные втулки получают путём соединения отрезка трубы с литой частью посредством стыковой сварки.
- Во всех случаях используется только первичный полиэтилен высокой плотности марки ПЭ100, обеспечивающий долговечность и надёжность соединения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Полиэтилен ПЭ100 (первичный) |
| Тип исполнения | Литое или сварное |
| Диаметры | от 32 мм до 630 мм (по запросу — до 1200 мм) |
| SDR | 11, 17, 21 и др. |
| Рабочее давление | до 16 бар |
| Температура эксплуатации | от 0°С до +40°С |
| Срок службы | до 50 лет |
Преимущества
- Обеспечивает прочное и герметичное соединение полиэтиленовых труб с металлической арматурой.
- Позволяет легко производить демонтаж или замену оборудования без повреждения трубопровода.
- Устойчива к агрессивным химическим средам и перепадам давления.
- Лёгкость монтажа и обслуживания при высокой надёжности соединения.
- Изготовлена из сертифицированного ПЭ100 высокой плотности.
- Долговечность — срок эксплуатации до 50 лет.
Монтаж
Втулка используется в составе фланцевого соединения и монтируется следующим образом:
- Один конец втулки приваривается к полиэтиленовой трубе методом стыковой сварки или вставляется в соответствующий фитинг.
- На бурт втулки надевается фланцевый обод.
- Далее обод соединяется с металлическим фланцем, между которыми устанавливается уплотнительное кольцо.
- Болты затягиваются крест-накрест для равномерного прижима и герметичности соединения.
Такой способ монтажа обеспечивает надёжность и возможность многократного демонтажа без повреждения элементов системы.
Стандарт производства
Втулки под фланец изготавливаются в соответствии с ТУ 22.21.29-002-03448534-2022 и полностью соответствуют требованиям стандартов для полиэтиленовых труб и фасонных деталей из ПЭ100.
Не нашли в каталоге втулку под фланец нужного размера? Возможно, она есть в наличии!
📞 📩 Позвоните или напишите нам, наш менеджер проконсультирует и поможет с выбором!
Телефон и почта указаны в шапке сайта, а также в разделе Контакты.
