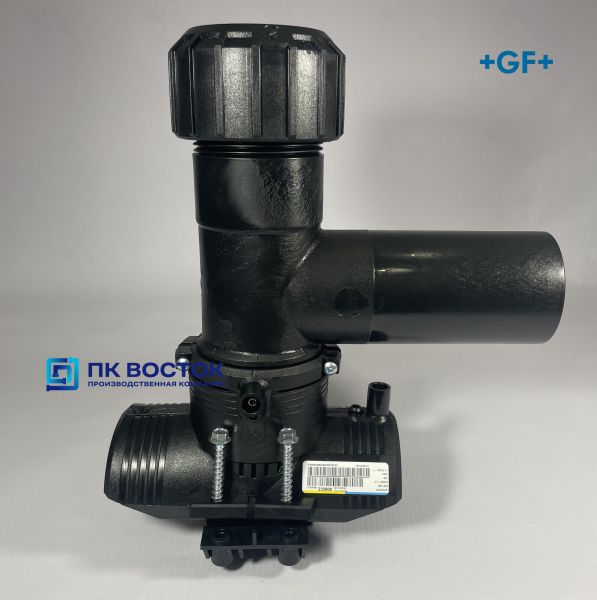

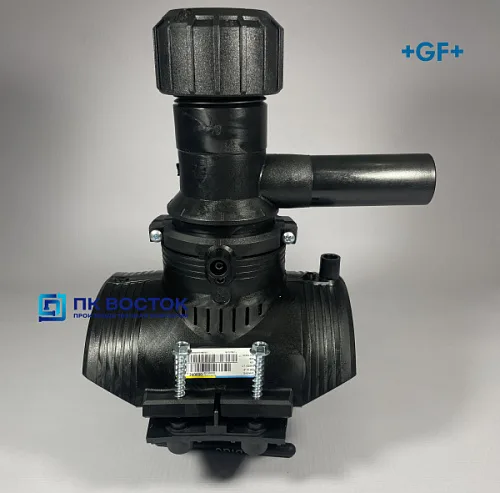

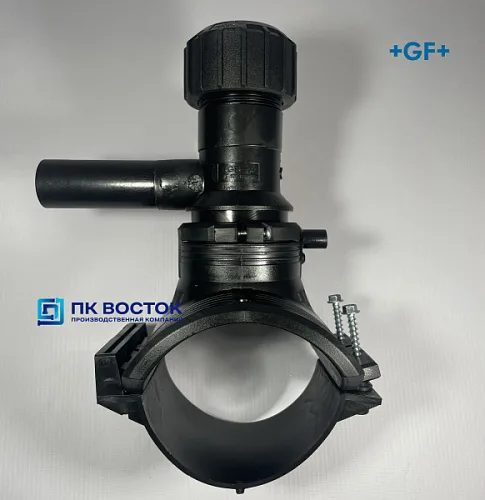

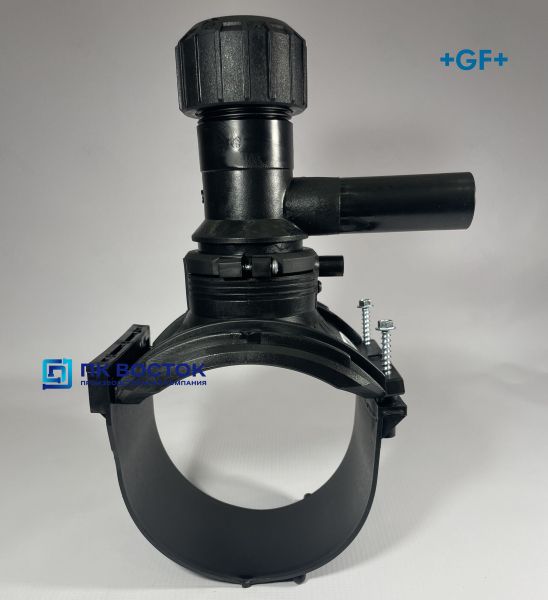

Седелки с фрезой Georg Fischer (GF) — это электросварные фасонные фитинги премиум-класса, предназначенные для создания ответвлений под давлением на полиэтиленовых трубопроводах ПЭ100. Конструкция позволяет выполнять врезку в действующую магистраль без остановки подачи среды, что делает их идеальным решением для систем водоснабжения, газоснабжения и промышленной инфраструктуры. В комплект входит седловой отвод и головная часть с фрезой, обеспечивающая точное и безопасное прорезание отверстия.
Продукция швейцарской компании Georg Fischer известна своей безупречной точностью, надёжностью и долговечностью. Электросварные седелки серии ELGEF Plus применяются на объектах, где требуется абсолютная герметичность и высокая механическая прочность соединения.
Сферы применения
- Системы газоснабжения среднего и низкого давления;
- Питьевые и технические водопроводы;
- Промышленные и коммунальные трубопроводные сети;
- Ливневая и дренажная инфраструктура;
- Объекты с ограниченным пространством для монтажа.
Конструктивные особенности
Электросварные седелки Georg Fischer с фрезой оснащены поворотным отводом на 360°, что обеспечивает гибкость установки и упрощает подключение в труднодоступных местах. Головная часть с фрезой входит в комплект и используется для безопасной врезки под давлением. Встроенные индикаторы сварки помогают контролировать качество соединения, исключая вероятность ошибок во время монтажа.
- Корпус из первичного полиэтилена ПЭ100 (высокая стойкость к давлению и ударам);
- Закладные нагревательные элементы закрытого типа для равномерного прогрева;
- Интегрированная фреза — выполняет врезку после сварки;
- Поворотный патрубок с возможностью вращения на 360°;
- Маркировка и штрих-код для автоматической сварки;
- Совместимость с системой ELGEF Plus от GF.
Технические характеристики
| Параметр | Значение |
|---|---|
| Бренд | Georg Fischer (GF) |
| Модельная серия | ELGEF Plus |
| Материал корпуса | Полиэтилен ПЭ100 |
| Тип соединения | Электросварное |
| Наличие фрезы | Да (в комплекте с головной частью) |
| Диаметр трубы | От 63 до 315 мм |
| Диаметр ответвления | От 32 до 110 мм |
| SDR | SDR 11 / SDR 17 |
| Рабочее давление | до 16 бар (PN16) |
| Температурный диапазон | от −20 °C до +40 °C |
| Поворот отвода | 360° |
| Стандарты | ISO 4427, EN 1555, DVS 2207 |
| Срок службы | более 50 лет |
Преимущества
- Возможность врезки под давлением без остановки трубопровода;
- Поворотный патрубок с вращением на 360° — простая ориентация при монтаже;
- Высокая точность и безопасность прорезания отверстия встроенной фрезой;
- Контроль качества сварки через индикаторы;
- Совместимость с модульной системой ELGEF Plus;
- Минимальные потери давления и идеальная герметичность;
- Долговечность, устойчивость к химическим и механическим воздействиям.
Монтаж
- Подготовить поверхность трубы: очистить и снять оксидный слой;
- Установить седелку на магистраль и зафиксировать положение;
- Подключить сварочные клеммы к аппарату и выполнить сварку по штрих-коду;
- Дождаться остывания соединения;
- Установить головную часть с фрезой и выполнить аккуратную врезку;
- Проверить соединение на герметичность (опрессовка, визуальный контроль).
