Тройники ПНД с монолитным корпусом

Тройники ПНД с монолитным основанием

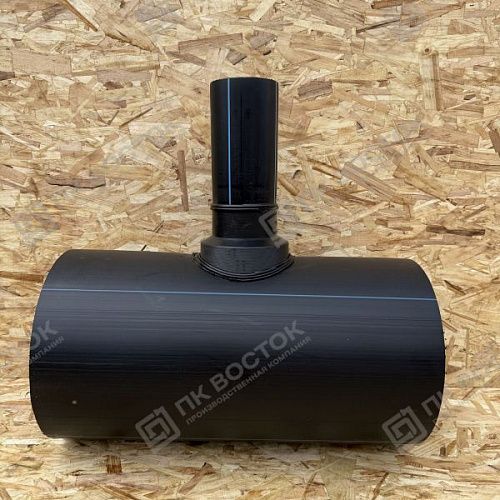

Тройник ПНД с монолитным основанием — это сварной полиэтиленовый фитинг с цельным корпусом и врезным ответвлением уменьшенного диаметра. Его применяют при строительстве трубопроводов, когда к магистрали большого диаметра необходимо подключить линию меньшего сечения. Конструкция сочетает особенности монолитных и сварных изделий: основная часть выполнена цельной, а ответвительный патрубок приваривается к корпусу.

Такие фитинги изготавливаются из полиэтилена ПЭ100 и используются преимущественно при монтаже водопроводных сетей. Их выбирают для крупных трубопроводов, где важно сократить габариты соединительного узла, уменьшить расход материала и обеспечить удобство монтажа. В отличие от стандартного сегментного тройника, корпус изделия не собирается из нескольких отрезков труб.

В нашем каталоге представлены тройники с монолитным корпусом редукционного типа диаметром от 225 × 110 до 1200 × 315 мм. Доступны исполнения SDR 11, SDR 13.6 и SDR 17. Продукцию производим самостоятельно, поэтому можем предложить стандартные размеры и изготовление под заказ. Цена указана с НДС.

Конструкция и особенности тройника с монолитным корпусом

Основное отличие такого фитинга — цельное основание, к которому присоединяется патрубок меньшего диаметра. Основная магистраль сохраняет свой диаметр, а ответвление позволяет подключить трубопровод другого размера. Как правило, диаметр основной трубы значительно превышает диаметр ответвления; при подборе конкретного изделия следует учитывать допустимое соотношение размеров и конструкцию фитинга.

Тройник врезной с монолитным основанием востребован при устройстве ответвлений на магистральных полиэтиленовых трубопроводах. Он позволяет получить компактный узел без использования громоздкой комбинации отдельных фитингов. Это особенно удобно при монтаже трубопроводов большого диаметра, в том числе в условиях ограниченного пространства.

Преимущества компактных тройников ПНД

Монолитная основа корпуса

В отличие от сегментных конструкций, основная часть фитинга не имеет сварных швов между отдельными сегментами труб. Это упрощает конструкцию корпуса и позволяет избежать дополнительных сегментных соединений в его основании. При этом качество готового изделия зависит от материала, технологии производства и соблюдения требований к сварному соединению ответвления.

Компактные размеры и небольшой вес

По габаритам тройник компактный с монолитным основанием близок к литым фитингам соответствующего назначения. Он занимает меньше места по сравнению с некоторыми сегментными аналогами, что упрощает размещение соединительного узла в колодцах, камерах и других ограниченных пространствах. Меньший расход материала в конструкции также может снижать массу изделия и облегчать монтажные работы.

Врезное ответвление без вытяжки стенки основания

Ответвительный патрубок приваривается к подготовленному отверстию в корпусе. В отличие от цельнотянутых тройников, при изготовлении которых формируют ответвление вытяжкой материала основной трубы, такая технология не требует вытягивать стенку основания для образования патрубка. Это позволяет сохранить особенности исходного корпуса и подобрать конструкцию под требуемые диаметры магистрали и ответвления.

Экономия при комплектации трубопровода

Врезные тройники с монолитным основанием во многих случаях обходятся дешевле литых изделий сопоставимого размера и сегментных тройников. На стоимость влияют технология производства, расход полиэтилена, диаметр и соотношение присоединительных размеров. Для крупных трубопроводных проектов это может стать существенным преимуществом при закупке фитингов. Точную экономию можно определить после сравнения изделий с одинаковыми параметрами и требованиями к эксплуатации.

Размеры тройников с монолитным основанием

Изготавливаем и поставляем редукционные тройники ПНД для подключения ответвлений меньшего диаметра к магистральным трубам. Доступны следующие параметры:

• Диаметры: от 225 × 110 до 1200 × 315 мм.
• SDR 11 — исполнение с относительно толстой стенкой.
• SDR 13.6 — промежуточное исполнение по толщине стенки.
• SDR 17 — исполнение с более тонкой стенкой при одинаковом наружном диаметре.

Первое число в обозначении размера указывает диаметр основной магистрали, второе — диаметр ответвления. Например, тройник 800 × 315 мм предназначен для подключения ответвления диаметром 315 мм к основной линии диаметром 800 мм.

SDR представляет собой отношение наружного диаметра к толщине стенки. При выборе тройника необходимо учитывать параметры соединяемых труб, расчётное давление, характеристики транспортируемой среды и требования проекта. Не все сочетания диаметров выпускаются в каждом исполнении SDR, поэтому доступность нужной модификации следует уточнять при оформлении заказа.

Применение и монтаж тройников ПЭ100

Сварные тройники с монолитным основанием используют преимущественно в системах водоснабжения и на других полиэтиленовых трубопроводах, если применение конкретного изделия допускается его технической документацией. Они подходят для узлов, где необходимо организовать ответвление от магистрали большого диаметра на линию меньшего сечения.

Соединение с полиэтиленовой трубой выполняется сваркой встык с применением соответствующего оборудования и соблюдением технологии сварки. Перед монтажом проверяют совместимость фитинга и труб по наружным диаметрам, SDR и допустимому рабочему давлению. Особое внимание уделяют подготовке поверхностей, центровке деталей и качеству сварного шва ответвления.

При комплектации ответственных объектов рекомендуется ориентироваться на проектную документацию и технические характеристики конкретного фитинга. Соответствие продукции применимым нормативам, включая требования к полиэтиленовым фитингам, должно подтверждаться документацией изготовителя.

Тройники с монолитным основанием от производителя

У нас собственное производство полиэтиленовых фитингов. Это позволяет контролировать изготовление изделий, согласовывать параметры нестандартных заказов и предлагать решения для комплектации трубопроводов большого диаметра. Поставляем тройники ПНД строительным и монтажным организациям, предприятиям и оптовым покупателям.

• Цена с НДС — стоимость рассчитывается с учётом выбранного размера, SDR и объёма партии.
• Поставка со склада — уточним наличие нужной модификации и срок отгрузки.
• Изготовление под заказ — если подходящего изделия нет в наличии, согласуем производство по требуемым параметрам.
• Средний срок производства — 3 дня — фактические сроки зависят от типоразмера, конструкции и объёма заказа.
• Консультация специалистов — поможем определить необходимые диаметры и исполнение фитинга.

Чтобы купить тройник с монолитным основанием, оставьте заявку на сайте или свяжитесь с нами по телефону. Для расчёта стоимости укажите диаметр основной трубы, размер ответвления, требуемый SDR и количество изделий. Если тройник необходим для конкретного объекта, приложите спецификацию или чертёж.

Изготовим или подберём компактный тройник ПНД под параметры вашего трубопровода, уточним цену с НДС и согласуем сроки поставки.
